型 式
|
名 称
|
图 片
|
运行参数
|
特 性
|
|
Dj（m）
|
V（m/s）
|
U（Pa.s）
|
|
推进式
|

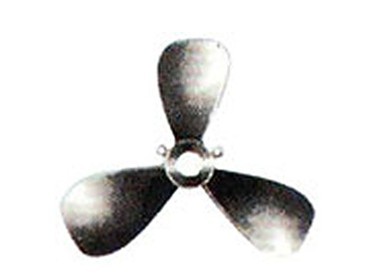

三叶推进式
|
|
0.10 ~ 0.66
|
3 ~ 15
|
≤2.5
|
轴流型，适合低粘度流体的混合、传热、循环、固体悬浮、溶解等，低剪切、强循环、高速运行、低能耗。
带稳定环使搅拌桨在高速运行下的稳定性得以提高。
|
|
四叶螺旋式
|
|
|
桨式
|
二叶平叶式
|
|
0.25 ~ 0.98
|
1 ~ 3
|
＜20
|
多用于层流状态下，平叶桨式以水平环向流为主，适用于低粘度匀质、调和、均相、溶解、结晶或高粘度的、大直径多层低速搅拌。
|
|
三叶斜叶式
|
|
0.3 ~ 0.8
|
1 ~ 6
|
＜10
|
轴流型，有一定的轴向循环能力，高速时有分散作用，适用于溶解、混合、分散、传热。
|
|
三叶布尔金式
|
|
0.3 ~ 0.5
|
3 ~ 10
|
＜50
|
径流型，桨叶前端有后角推板，具备较高的排出能力，功耗低，剪切力小，有档板时可产生对流循环和湍流扩散，适用于混合、传热工艺。
|
|
涡轮式
|
六叶圆盘式
|
|
0.12 ~ 0.66
|
4 ~ 10
|
＜50
|
径流型，是中、高速搅拌桨中搅拌强度最强、功耗最大的一种，剪切力大，分散能力强，由于圆盘效应气体分散更平稳、均匀，叶片上带排液孔可以降低功耗10%，特别适用于高强度要求的气体分散、吸收、也用于固体悬浮、传热、非均匀相反应操作。
|
|
六弯叶圆盘式
|
|
|
六折叶开启式
|
|
0.2 ~ 0.5
|
3 ~ 10
|
＜50
|
轴流型，有较好的对流循环能力和湍流扩散能力，非常适合混合、微粘结晶、分散、反应、溶解、悬浮、传热操作。
|
|
锚框式
|
|
|
0.33 ~ 1.9
|
1 ~ 1.5
|
＜100
|
径流型，以水平环向流为主，不同位置的横梁和竖杆可增强附近的涡流，一般在层流状态下工作，适用于中、低粘度的混合、传热、乳化、结晶过程。
|
|
螺带螺杆式
|
单螺带式
双螺带式
|
|
0.33 ~ 1.9
|
＜2
|
＜150
|
轴流型，一般物料沿容器壁螺旋上升，再向中心汇合，形式上下对流循环，适用于高粘度或粉末物料的混合、传热、反应、溶解。
|
|
单螺带螺杆
双螺带螺杆
|
|
轴流型，中心螺杆使物料自上向下推动，再沿螺带面上升或抛出形成内外上下循环流，适用于高粘度或粉体物粘掺合、剪切、扩散。 |
|
三叶后掠式
|
|
|
0.2 ~ 0.5
|
2 ~ 8
|
＜2
|
径流桨，适合中低粘度流体的混合、传热、循环、结晶、固体溶解等；特点：剪切力分布均匀、在档板的配合下产生循环流、可贴底安装，中低速运行。
|
|
自吸式
|
|
|
0.2 ~ 0.5
|
4 ~ 15
|
＜2
|
适合气体的自吸与再分散，可用于催化加氢、氧化、深层曝气等气液传质；自吸能力强、可成倍提高气液反应速率、低剪切、高速运行、中等能耗。
|
